Ferrietkralen zijn een essentieel, maar vaak over het hoofd gezien onderdeel bij het ontwerpen van elektronische circuits, vooral bij het aanpakken van elektromagnetische interferentie, of EMI.  Voor zowel inkopers die componenten sourcen als elektrotechnisch ingenieurs die ontwerpen specificeren, is het begrijpen van de rol en functie van ferrietkralen bij EMI-onderdrukking essentieel.  Vandaag gaan we onderzoeken hoe ferrietkralen functioneren, hun belang bij EMI-beheer, praktische selectiecriteria en best practices voor implementatie.

EMI begrijpen: Waarom is onderdrukking cruciaal?

Elektromagnetische interferentie kan de prestaties van elektronische systemen en apparaten verslechteren, wat kan resulteren in onvoorspelbaar gedrag, gegevensverlies of zelfs volledige systeemstoringen.  In zeer gevoelige toepassingen zoals medische apparatuur, automotive-elektronica, ruimtevaartsystemen en communicatie-infrastructuur is het beheersen van EMI niet alleen goede praktijk, het is verplicht voor naleving van de regelgeving.

Wat zijn ferrietkralen?

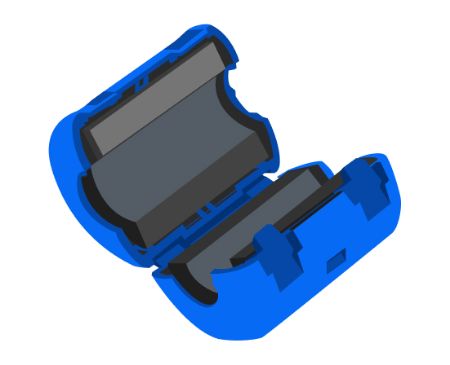

Ferrietkralen, ook bekend als ferrietchokes, zijn passieve elektronische componenten gemaakt van ferrietkeramiek.  Ze functioneren als hoogfrequente weerstanden die zijn ontworpen om ongewenste elektromagnetische interferentie en radiofrequentie-interferentie in elektronische circuits te onderdrukken.  Net als traditionele inductoren hebben ferrietkralen een minimale impedantie bij lage frequenties, maar een zeer hoge impedantie bij hoge frequenties, waardoor ze hoogfrequente ruis efficiënt uitfilteren.  Met deze hoge impedantie pakken ferrietkralen EMI aan door hoogfrequente signalen te absorberen en als warmte af te voeren, waardoor interferentie effectief wordt geminimaliseerd zonder de gewenste laagfrequente signalen significant te beïnvloeden.

Hoe werken ferrietkralen?

Zoals vermeld, vertonen ferrietkralen een frequentieafhankelijke impedantie, sterk vergelijkbaar met traditionele inductoren.  Bij lagere frequenties is hun inductantie minimaal, waardoor signalen met minimale verzwakking kunnen passeren.  Naarmate de frequentie toeneemt, stijgt hun impedantie echter sterk door de magnetische permeabiliteit van het materiaal.  Deze eigenschap maakt ferrietkralen ideaal voor het filteren van hoogfrequente EMI.  Er zijn drie primaire mechanismen die hierbij een rol spelen.  Ten eerste - inductieve reactantie, waarbij bij gematigde frequenties de inductieve reactantie dominant wordt en een impedantie levert die met de frequentie toeneemt.  Ten tweede - resistieve verliezen, waarbij het ferrietmateriaal bij hogere frequenties werkelijk resistieve verliezen genereert en EMI-energie omzet in warmte.  Ten slotte, capacitieve effecten, waarbij de parasitaire capaciteit binnen de kraal de impedantiekarakteristieken bij extreem hoge frequenties kan beïnvloeden.

De juiste ferrietkraal selecteren

Bij het zoeken naar een ferrietkraal die het beste werkt voor uw specifieke situatie, zijn er verschillende parameters om te overwegen.

Impedantie: Meestal gemeten bij 100 MHz, is de impedantiewaarde de meest cruciale specificatie.  Kralen met een hogere impedantie zijn effectiever bij het verzwakken van hoogfrequente ruis, maar een hoge impedantie kan de integriteit van het gewenste signaal aantasten als deze niet zorgvuldig wordt geselecteerd.

Frequentiebereik: Ferrietkralen variëren in hun frequentierespons, dus het selecteren van een kraal die geoptimaliseerd is voor het EMI-frequentiebereik van uw toepassing is cruciaal.

Nominale stroom: Ferrietkralen moeten in staat zijn om de DC-stroom van uw circuit veilig te verwerken zonder verzadiging. Het selecteren van een kraal met een ontoereikende stroomwaarde kan leiden tot verminderde EMI-onderdrukking en mogelijke uitval van de kraal.

Formaat en vormfactor: Fysieke afmetingen beïnvloeden de impedantie, stroomcapaciteit en warmteafvoercapaciteit.  Oppervlaktegemonteerde ferrietkralen worden vaak gebruikt in compacte toepassingen, terwijl through-hole-kralen eenvoudiger handmatig te verwerken zijn.

Best practices voor implementatie

Het gebruik van de juiste ferrietkraal levert niet de gewenste resultaten op als deze onjuist wordt toegepast.  Ten eerste, en het belangrijkst, moeten ze correct worden geplaatst.  Ze moeten zo dicht mogelijk bij de ruisbron worden geplaatst om de verspreiding van ruis door het circuit te minimaliseren.  Zodra de kraal correct is geplaatst, moeten de signaal- en voedingslijnen door de ferrietkralen overmatige lussen of parallelle paden vermijden, wat de effectiviteit kan verminderen.  Omdat ferrietkralen EMI-energie als warmte afvoeren, is thermisch beheer belangrijk, vooral in toepassingen met hoge stroom.  Voldoende ventilatie en het selecteren van kralen met geschikte vermogensdissipatiewaarden zijn essentieel.  Zodra het ontwerp is voltooid, moet u grondige EMI/EMC-tests uitvoeren met behulp van standaardconforme methoden om ervoor te zorgen dat de integratie van de ferrietkraal effectief is en voldoet aan de wettelijke normen.

Veelvoorkomende misvattingen over ferrietkralen

Als u niet bekend bent met ferrietkralen en niet begrijpt hoe ze functioneren, is het gemakkelijk om te denken dat ze allemaal uitwisselbaar zijn.  Toch is niet elke kraal even effectief bij alle frequenties, en een juiste selectie afgestemd op specifieke EMI-profielen is essentieel.  Bovendien kunnen ze, hoewel zeer effectief indien correct geselecteerd, ernstige EMI-problemen niet alleen oplossen.  Ze worden het best gebruikt als slechts één onderdeel van een uitgebreide EMI-mitigatiestrategie, inclusief afscherming, aarding en zorgvuldig PCB-ontwerp.

Praktische toepassingen van ferrietkralen

Ferrietkralen worden gebruikt in meerdere sectoren en toepassingen, van kleine consumentenproducten tot grote telecommunicatieprojecten.  USB-kabels, HDMI-kabels, Ethernet-kabels en andere gegevenstransmissielijnen gebruiken vaak ferrietkralen om signaalverslechtering te voorkomen en de betrouwbaarheid van communicatie te verbeteren.  Ze worden ook geplaatst in voedingslijnen om hoogfrequente ruis te verminderen, zodat gevoelige analoge en digitale circuits stabiel blijven functioneren.  Ze kunnen ook audio- en video-apparatuur beschermen tegen interferentie die de audiohelderheid of beeldkwaliteit kan verslechteren.  Hoewel er andere toepassingen zijn, vereist automotive-elektronica vaak ferrietkralen vanwege de elektromagnetisch ruisrijke omgeving rond de communicatienetwerken en elektronische besturingseenheden van het voertuig.

Conclusie

Ferrietkralen bieden een effectieve, compacte en kosteneffectieve methode voor EMI-onderdrukking.  Voor inkopers zorgt het begrijpen van hoe componenten te selecteren op basis van impedantie, stroomverwerking en frequentiekarakteristieken voor optimale component-sourcing.  Voor ingenieurs zal het toepassen van deze selectieprincipes samen met best practices op het gebied van plaatsing en integratie de systeembetrouwbaarheid en naleving van regelgeving aanzienlijk verbeteren.  Naarmate elektronische apparaten steeds gevoeliger en compacter worden, blijft het strategisch gebruik van ferrietkralen een essentieel hulpmiddel voor het effectief beheersen van EMI.
