APD-3CP-K2 by itt cannon

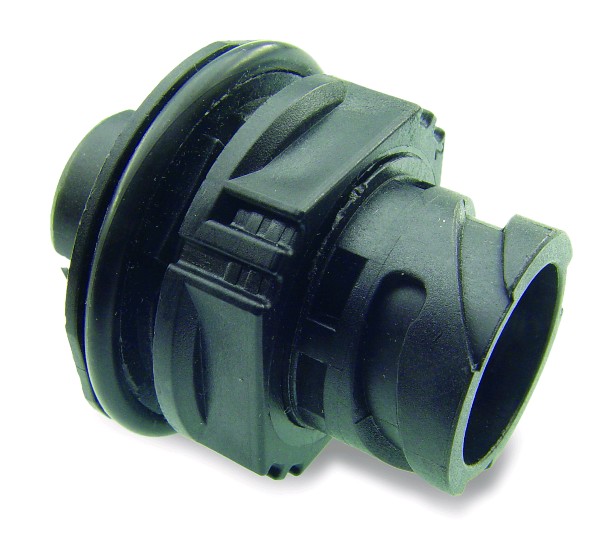

Imagen de referencia - consulte las especificaciones del fabricante
ITT CANNON Distribuidor Autorizado

APD-3CP-K2

green, 4-way APD Jam Nut Receptacle, ...

Ver hoja de datos Preguntar a la hoja de datos
Cumple con RoHS
embalaje
Accesorios
Solicitar cotización de programación
Certificado de conformidad

DESCRIPCIÓN

The 121583-0010 is a 4-way jam nut receptacle connector designated APD-3CP-K2 with green color coding (RAL 6029) conforming to ISO 15170 standards. This high-power connector features a robust design with PBT GF housing, HNBR sealing parts, and copper alloy contacts with silver or gold plating, ensuring reliable performance in demanding environments. The connector operates across a temperature range of -40°C to +125°C with humidity resistance up to 95% relative humidity, IP 67 sealing rating, and compatibility with brake fluid, ATF, and fuel. It includes a jam nut suitable for wall thicknesses of 1 to 4 mm and is designed for applications requiring mechanical keying and visual color identification in industrial, automotive, and aerospace systems.

Palabras clave de búsqueda: APD3CPK2

ESPECIFICACIONES

Atributo del producto
Valor del atributo
Seleccionar atributo
Productos Encontrados: 0
Proveedor:
ITT CANNON
Nº de pieza:
APD-3CP-K2
Alias/también conocido como:
121583-0010
Unidad de medida:
Por Each
RoHS:
Yes
HTS:
8538906000
COO:
DE
ECCN:
EAR99
Empaque estándar del proveedor: Esta información se proporciona a los clientes que prefieren comprar en múltiplos de la cantidad del paquete estándar del fabricante. Las cantidades mínimas de pedido y los múltiplos de pedido requeridos se presentan con nuestra información de precio y disponibilidad.
100
Género:
Pin
Carga Estática, Conector Libre:
350 N (ISO 15170-2, Sec. 4.6)
Clase Climática Industrial:
SO2, 0,67 %
Rango de temperatura:
-40 °C up to 140 °C (ISO 15170-2, Sec. 6.4), 30g
Torque de Acoplamiento:
1,2 Nm max
Rigidez Dieléctrica:
1000 VAC, 60 seconds
Resistencia del Aislador:
10 MΩ min.
Resistencia a la vibración:
Sine, 300 m/s², 3 x 100h, RT and 120°C (ISO 15170-2)
Sellado:
IP 67 (DIN EN 60529)
Rango de Humedad:
up to 95 %
Niebla Salina:
96 h, 35 °C (ISO 15170-2, Sec. 6.2)
Carga Estática, Conector Acoplado:
250 N axial, 150 N lat. (ISO 15170-2, Sec. 4.5)
Clasificación de Durabilidad:
50 Mating Cycles
Voltaje de Operación:
48 VDC
Material de la tuerca de acoplamiento:
PA 66 GF
Resistencia de Contacto:
5 mΩ max
Corriente de Operación:
see derating curve (catalog)
Material de la Carcasa:
PBT GF
Tipo de conector:
Jam Nut Receptacle
Serie:
APD 4-way
Compatibilidad con Fluidos:
Brakefluid, ATF, fuel, .. (ISO 15170-2, Sec. 6.6)
Codificación (Codificación Mecánica y Codificación por Color):
Code 3 - green (RAL 6029)
Material de Sellado:
HNBR (alternative FKM)

PREGUNTAS FRECUENTES

¿Cumple APD-3CP-K2 con la normativa RoHS?

Sí, APD-3CP-K2 cumple con la normativa RoHS.

¿Cuál es el plazo de entrega de APD-3CP-K2?

El plazo de entrega estándar de APD-3CP-K2 es de aproximadamente 10 semanas. Las cantidades disponibles se envían desde Master Electronics.

EN STOCK: 375

Puede enviar inmediatamente

MOQ para Cantidad en Stock: 100

MOQ para cantidad agotada: 100

Plazo de entrega de fábrica 10 Semanas

Precio (USD)

Cant.
Precio unitario
100
$12.18
125
$12.15
250
$7.48
375
$5.92
500 +
$5.80
