APD-59AP-HV by itt cannon
图片仅供参考 - 请查看制造商规格
ITT CANNON 授权经销商

APD-59AP-HV

Flange Receptacle, 4-way High Voltage ...

查看数据表
符合 RoHS
包装
附件
请求编程报价
合规证书

描述

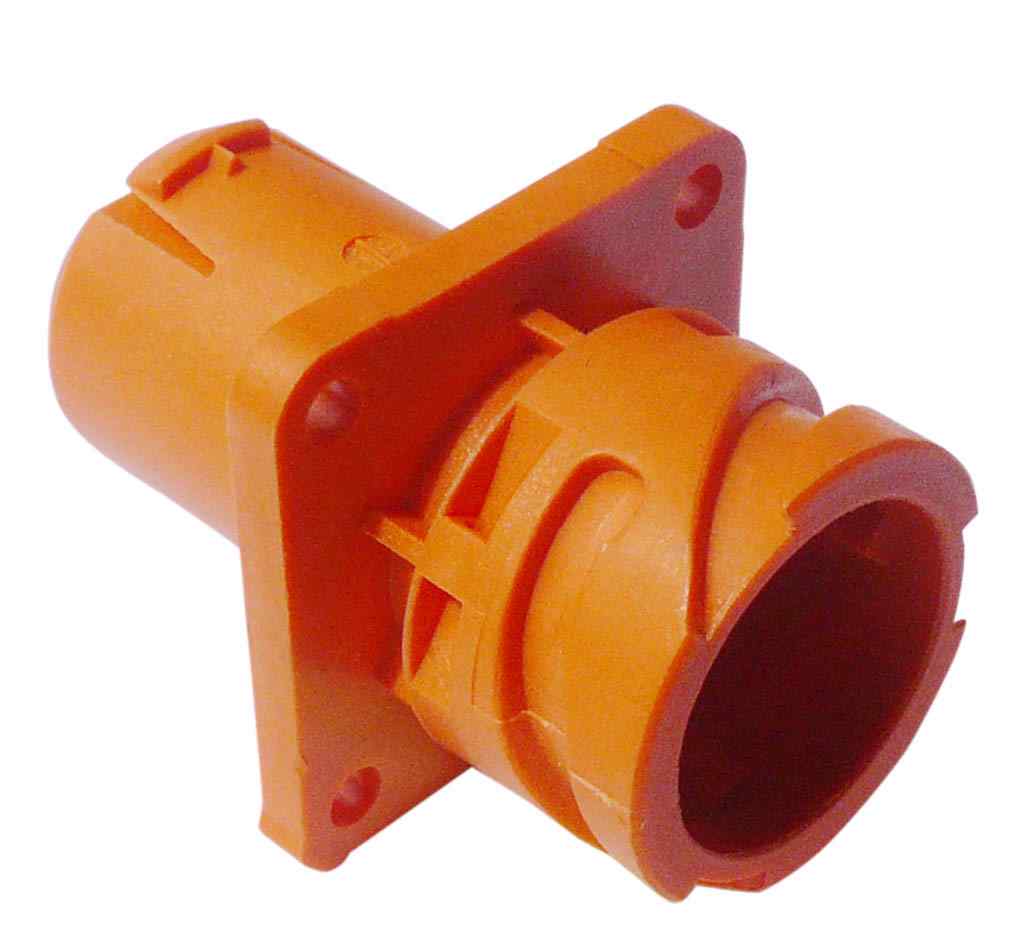

The 121583-0215 is a high-voltage 4-way flange receptacle connector designated APD-59AP-HV, engineered to meet ISO 15170 standards for demanding high-power interconnect applications. The connector features a flange-mounted design with mechanical keying and visual color coding (orange, RAL 2003) for reliable mating identification. It accommodates pin crimp contacts and is constructed with PBT GF housing, HNBR sealing parts, PA 66 GF coupling nut, and copper alloy contacts with tin or gold plating for superior conductivity and corrosion resistance. The receptacle is rated for vibration resistance of 200 m/s² (sine, 3 × 100 hours at room temperature and 120°C) and demonstrates compatibility with brake fluid, ATF, and fuel per ISO 15170-2 specifications. This connector is ideal for automotive, industrial instrumentation, and aerospace applications requiring robust high-voltage power distribution with environmental sealing and mechanical durability.

搜索关键词: APD59APHV

规格

产品属性
属性值
选择属性
找到的产品: 0
供应商:
ITT CANNON
部件编号:
APD-59AP-HV
别名/又称:
121583-0215
计量单位:
每 Each
RoHS:
Yes
HTS:
8538906000
COO:
PL
ECCN:
EAR99
供应商标准包装: 此信息提供给偏好按制造商标准包装数量的倍数购买的客户。最小订购数量和要求的订购倍数会与我们的价格和库存信息一起显示。
100
外壳材料:
PBT GF
耐电压:
3500 VAC, 60 seconds
密封方式:
IP 67 (DIN EN 60529)
抗振动能力:
Sine, 300 m/s², 3 x 100h, RT and 120°C (ISO 15170-2)
接触电阻:
5 mΩ max
工作电流:
see derating curve (catalog)
湿度范围:
up to 95 %
静态负载，配合状态连接器:
250 N axial, 150 N lat. (ISO 15170-2, Sec. 4.5)
静态负载，自由端连接器:
350 N (ISO 15170-2, Sec. 4.6)
联接扭矩:
1,2 Nm max
耦合螺母材质:
PA 66 GF
编码（机械键位与视觉颜色编码）:
Code 5 - orange (RAL 2003)
工作电压:
500 VDC
系列:
APD High Voltage 4-way
绝缘体电阻:
10 MΩ min.
盐雾:
96 h, 35 °C (ISO 15170-2, Sec. 6.2)
温度范围:
-40 °C up to 140 °C (ISO 15170-2, Sec. 6.4), 30g
公母类型:
Pin
流体兼容性:
Brakefluid, ATF, fuel, .. (ISO 15170-2, Sec. 6.6)
密封材料:
HNBR (alternative FKM)
连接器类型:
Flange Receptacle
工业气候等级:
SO2, 0,67 %
耐久性等级:
50 Mating Cycles

常见问题

APD-59AP-HV 是否符合 RoHS 标准？

是的，APD-59AP-HV 符合 RoHS 标准。

APD-59AP-HV 的交货期是多少？

APD-59AP-HV 的标准交货期约为 10 周。有库存的数量由 Master Electronics 发货。

有存货: 228

可立即发货

库存数量的起订量: 5

缺货数量的起订量: 125

工厂交货期 10 周

价格 (USD)

数量
单价
5
$29.91
25
$29.84
50
$29.76
125
$29.68
250
$15.72
375
$11.06
500 +
$10.84
登录以获取特别价格 点击询价 价格匹配请求

工具/3D模型

产品指南
